Επισκόπηση προϊόντος

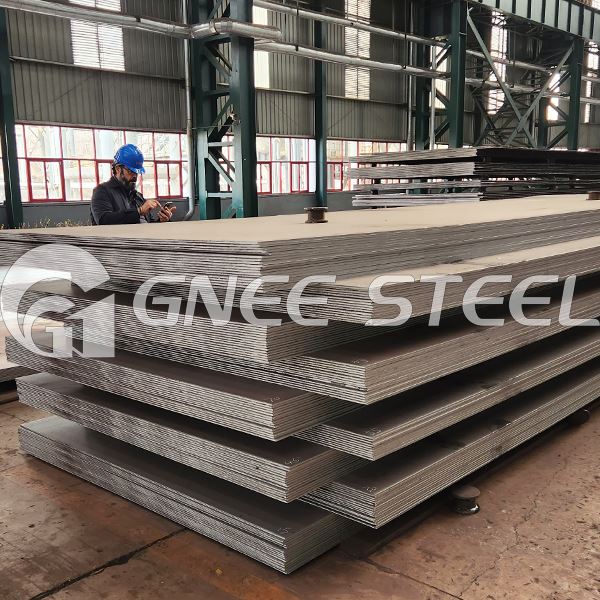

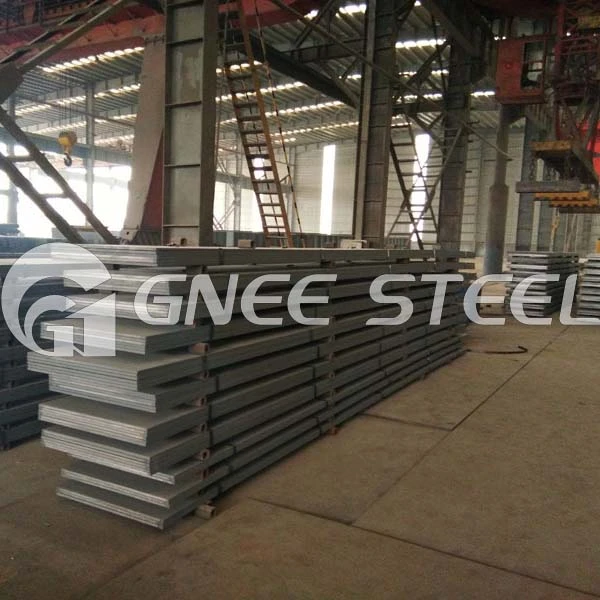

Το ASTM A515 Grade 60, Grade 65 & Grade 70 Steel Plate είναι μια πλάκα δοχείου πίεσης από ανθρακούχο χάλυβα που κατασκευάζεται σύμφωνα με τα πρότυπα ASTM A515 / ASME SA515 για υπηρεσίες ενδιάμεσης και υψηλής θερμοκρασίας. Παρέχει αξιόπιστη αντοχή, συγκολλησιμότητα και σταθερότητα διαστάσεων για λέβητες, δοχεία πίεσης, εναλλάκτες θερμότητας και εξοπλισμό βιομηχανικής διεργασίας.

Τεχνικές Προδιαγραφές

Είδος	Προσδιορισμός
Βαθμός προϊόντος	ASTM A515 Βαθμός 60 / Βαθμός 65 / Βαθμός 70
Πρότυπο	ASTM A515 / ASME SA515
Πάχος	6–300 mm
Πλάτος	1.000–4.000 χλστ
Μήκος	3.000–18.000 χλστ
Προϋπόθεση Παράδοσης	As Rolled (AR), Normalized (N), Normalized Rolled (NR) κατόπιν αιτήματος
Τύπος άκρης	Mill Edge (ME), Trimmed Edge (TE)
Κατάσταση Επιφανείας	Hot Rolled, Shot Blasted & Painted κατόπιν αιτήματος

Χημική Σύνθεση

Πλάκες δοχείων πίεσης ASTM A515
Στοιχείο		Gr. 60	Gr. 65	Gr. 70
C μέγ	t Μικρότερο ή ίσο με 1"	0.24	0.28	0.31
	1"< t ≤2"	0.27	0.31	0.33
	2"< t ≤4"	0.29	0.33	0.35
	4"< t ≤8"	0.31	0.33	0.35
	t>8"	0.31	0.33	0.35
Mn μέγ	*H.A.	0.90	0.90	1.20
Mn μέγ	*P.A.	0.98	0.98	1.30
P	μέγ	0.025	0.025	0.025
S	μέγ	0.025	0.025	0.025
Σι	*H.A.	0.15–0.40	0.15–0.40	0.15–0.40
Σι	*P.A.	0.13–0.45	0.13–0.45	0.13–0.45

Μηχανικές Ιδιότητες

ASTM A515	T.S. MPa* [ksi]	Y.S. MPa* [ksi]	EL. 8" ελάχ. %*	EL. 2" ελάχ. %*
Βαθμός 60	415–550 [60–80]	Μεγαλύτερο ή ίσο με 220 [ Μεγαλύτερο ή ίσο με 32]	21	25
Βαθμός 65	450–585 [65–85]	Μεγαλύτερο ή ίσο με 240 [ Μεγαλύτερο ή ίσο με 35]	19	23
Βαθμός 70	485–620 [70–90]	Μεγαλύτερο ή ίσο με 260 [ Μεγαλύτερο ή ίσο με 38]	17	21

Τυπικές Εφαρμογές

Ατμολέβητες
Δοχεία πίεσης
Εναλλάκτες θερμότητας
Δεξαμενές αποθήκευσης πίεσης
Πετροχημικοί αντιδραστήρες
Εξοπλισμός βιομηχανικών διεργασιών

Υπηρεσίες Επεξεργασίας

Κοπή με φλόγα CNC- Κοπή ακριβείας για εξαρτήματα μεγάλων δοχείων πίεσης.

Κοπή πλάσματος- Κατάλληλο για μεσαίου πάχους-πλάκες με καθαρές άκρες.

Κοπή με λέιζερ- Υψηλή-επεξεργασία ακρίβειας για λεπτότερα τμήματα πλακών.

Λοξοτομή- Προετοιμασία άκρων συγκόλλησης σύμφωνα με τα σχέδια κατασκευής.

Γεώτρηση- Επεξεργασία οπών για φλάντζες και δομικές συνδέσεις.

Φρέζα & Μηχανική- Κατεργασία ακριβείας κρίσιμων διαστάσεων.

Ισοπέδωση πλάκας- Βελτιώνει την επιπεδότητα πριν από την κατασκευή.

Πυροβολισμός & Βαφή με Αστάρι- Προετοιμασία επιφάνειας για αντιδιαβρωτική προστασία κατά τη μεταφορά.

Διασφάλιση Ποιότητας

Διαδικασία Επιθεώρησης

Επαλήθευση χημικής σύνθεσης της πρώτης ύλης
Έλεγχος ιχνηλασιμότητας της διαδικασίας παραγωγής χάλυβα
Έλεγχος διαστάσεων πλάκας
Μέτρηση ανοχής πάχους
Έλεγχος επιφανειακών ελαττωμάτων
Δοκιμή αντοχής σε εφελκυσμό
Δοκιμή αντοχής διαρροής
Δοκιμή επιμήκυνσης
Δοκιμή πρόσκρουσης (όταν καθορίζεται)
Δοκιμή υπερήχων (UT)
Δοκιμή σκληρότητας (κατόπιν αιτήματος)
Επαλήθευση πιστοποιητικού δοκιμής μύλου (MTC) πριν από την αποστολή

A515/A515M Standard Specification for Pressure Vessel Plates, Carbon Steel, for Intermediate- and Higher-Temperature Service

Πιστοποιήσεις

Πιστοποίηση	Εννοια
ISO 9001:2000	Σύστημα Διαχείρισης Ποιότητας
ISO 14001:2004	Σύστημα Περιβαλλοντικής Διαχείρισης
EL 10204 3.1	Πιστοποιητικό επιθεώρησης υλικού που εκδίδεται από τον κατασκευαστή
EL 10204 3.2	Πιστοποιητικό επιθεώρησης-με μάρτυρα τρίτου
PED 2014/68/ΕΕ	Συμμόρφωση με την οδηγία για τον εξοπλισμό υπό πίεση για την ευρωπαϊκή αγορά
ASTM A515 / ASME SA515	Πρότυπο κατασκευής πλακών δοχείου πίεσης

China pressure vessel steel manufacturer

China pressure vessel plate Manufacturers

China pressure vessel steel Distributors

China boiler quality plates Distributors

High Temperature Pressure Vessels Steel Plate

China pressure vessel quality steel Distributors

Συσκευασία & Αποστολή

Συσκευασία εξαγωγής– Χαλύβδινες πλάκες συσσωρευμένες με χαλύβδινους ιμάντες και επισημασμένους με θερμικούς αριθμούς και ετικέτες προδιαγραφών.

Προστασία από τη σκουριά– Γυμνή επιφάνεια, λάδι κατά της σκουριάς ή επίστρωση ασταριού καταστήματος διαθέσιμα κατόπιν αιτήματος.

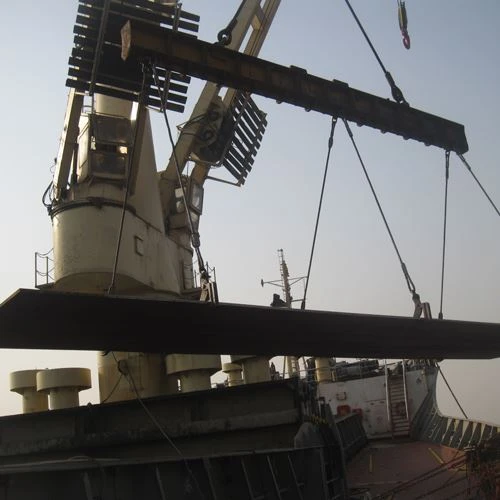

Μέθοδος φόρτωσης– Φορτωμένο με γερανό με νάιλον ιμάντες για αποφυγή ζημιάς στις άκρες.

Τρόπος Αποστολής– Εμπορευματοκιβώτιο, δοχείο χύδην, δοχείο χύδην θραύσης ή επίπεδο ράφι σύμφωνα με τις διαστάσεις της πλάκας.

FAQ

Ε: Πώς συγκρίνεται το ASTM A515 με το ASTM A516;

Α: Το ASTM A515 προορίζεται για συντήρηση δοχείων πίεσης μεσαίας και υψηλής{1} θερμοκρασίας, ενώ το ASTM A516 επιλέγεται γενικά για εφαρμογές μέτριας και χαμηλότερης θερμοκρασίας.

Ε: Μπορούν να διευθετηθούν-επιθεωρήσεις τρίτων πριν από την αποστολή;

Α: Ναι. Οι SGS, BV, TÜV, LR, DNV, ABS και άλλες καθορισμένες υπηρεσίες επιθεώρησης μπορούν να κανονιστούν κατόπιν αιτήματος.

Ε: Μπορούν να φορτωθούν διαφορετικές ποιότητες και μεγέθη σε ένα δοχείο;

Α: Ναι. Διατίθεται μικτή φόρτωση διαφορετικών ποιοτήτων, διαστάσεων και επεξεργασμένων πλακών για τη βελτιστοποίηση του κόστους μεταφοράς.

Ε: Ποια Incoterms υποστηρίζετε;

A: EXW, FOB, CFR, CIF, CPT, CIP, DAP, DDP και άλλα Incoterms υπό διαπραγμάτευση.

Ε: Από ποια λιμάνια στέλνετε συνήθως;

Α: Τα κύρια λιμάνια εξαγωγής περιλαμβάνουν το Qingdao, το Tianjin και τη Σαγκάη, ανάλογα με την τοποθεσία παραγωγής και το πρόγραμμα του σκάφους.

Ε: Διατηρείτε πλάκες ASTM A515 σε απόθεμα;

Α: Ναι. Τα κοινά πάχη και τα τυπικά μεγέθη πλακών είναι συνήθως διαθέσιμα για άμεση αποστολή, ανάλογα με το απόθεμα.

Ε: Ποια ισοδύναμα υλικού είναι διαθέσιμα για το ASTM A515;

Α: Τα κοινά ισοδύναμα περιλαμβάνουν το ASME SA515, ενώ μπορεί να συνιστάται επιλογή ισοδύναμου υλικού για πρότυπα EN, JIS ή GB σύμφωνα με τις προδιαγραφές του έργου.

Δημοφιλείς Ετικέτες: astm a515 grade 60 65 70 χαλύβδινη πλάκα, Κίνα astm a515 grade 60 65 70 κατασκευαστές χαλύβδινων πλακών, προμηθευτές, εργοστάσιο

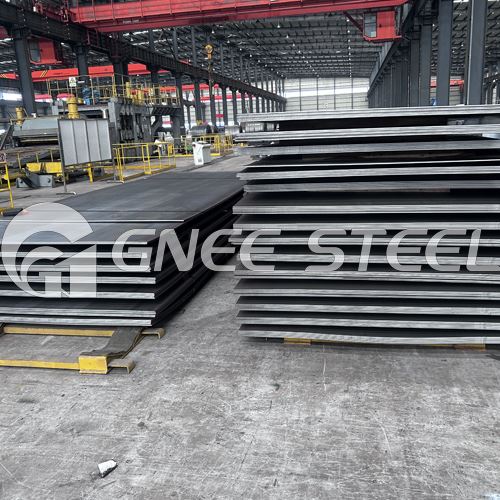

Πλάκα χάλυβα ποιότητας ASTM A515 60 65 70
